BiRO-88L2G-BAC

Il modulo BiRO-88L2G-BAC è un dispositivo BACnet per montaggio su quadri elettrici dotato di 8 ingressi digitali per contatti puliti da tensione, 8 relè di potenza, e 1 porta RS485 con protocollo Modbus per la gestione di periferiche esterne. È fornito con interfaccia FT-10 per sistemi BACnet over LonTalk. Il controllore è alimentato a 12 Vcc, e viene montato in contenitore plastico modulare di colore grigio RAL 7035, autoestinguente UL94-VO, e agganciabile su guida DIN (EN60715) secondo le norme DIN 43880; la dimensione dell’involucro è di 6 moduli. Tutte le connessioni avvengono per mezzo di serraggio a vite su connettori estraibili per conduttori da 2,5 mm². Il vano morsettiera contiene anche il pulsante di commissionamento e il LED di servizio. Il dispositivo è ottimizzato per la gestione della smart room quando vengono usati i termostati smart della serie BiTH e il controllo accessi BiNFC. Il dispositivo si presta per applicazioni di Building Automation, Smart Control e sistemi intelligenti.

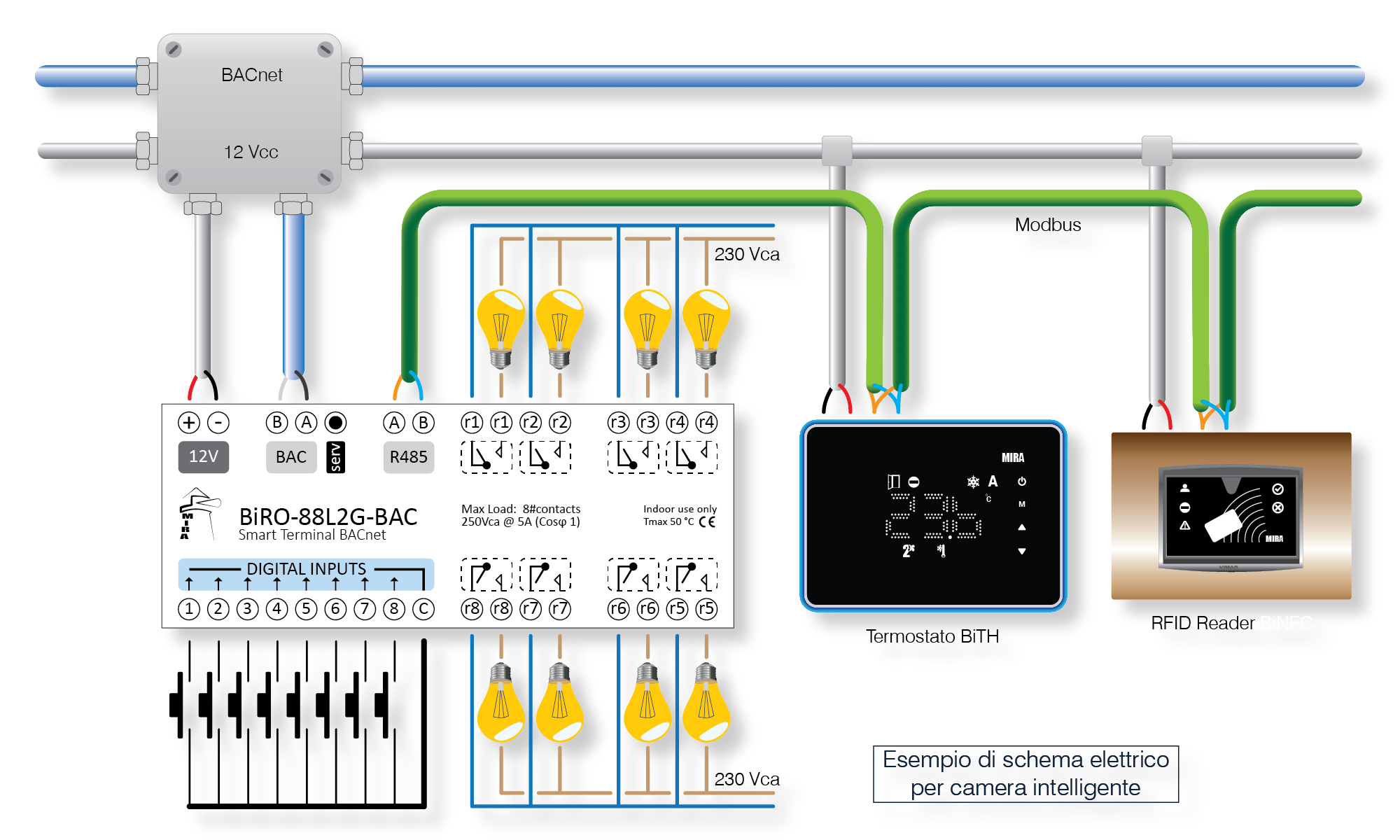

Di seguito un esempio di schema elettrico applicativo per camere intelligenti (controllo clima, controllo accessi, gestione luci, risparmio energetico, allarmi, tirante bagno, don't disturb, controllo tapparelle, stato porta e stato finestra, lampada di cortesia per accesso in camera, apertura porta per allarme antincendio). Il modulo BiRO-88L2G-BAC trasmette le informazioni rilevate ai suoi terminali propagandole attraverso il sistema per mezzo di una linea bus FT-10 a cablaggio semplificato, e viceversa riceve dallo stesso canale i dati relativi al suo aggiornamento o i comandi da attuare ai suoi terminali. Le periferiche esterne comunicano con il modulo attraverso un canale RS-485 con protocollo Modbus e riferiscono del proprio stato o attendono istruzione per il loro aggiornamento.

Datasheet: BiRO-88L2G_DS
